光邊機操作說明

光邊機操作說明

1、產品用途
HF561型光邊折入總成是用于天馬II、GA74等見桿和片棱織機上織造光邊布的產品,該裝置能將緯紗剪斷并將露在布邊外的緯紗鉤入織口,通過織機打緯動作將緯紗織入布邊內,形成整齊的光邊
?
2、技術參數
A.?安裝方式:上置式(單幅織物時:織機兩側各一側;雙幅或多幅織物時:織機兩側各一個及中間折入邊置于織幅之間)
B.?適用織機最高轉速:≤430r/min
C.?折入邊寬度:≥11mm
D.?功耗:≤0.1kw (430r/min時單側)
?
3、主要結構及運動原理

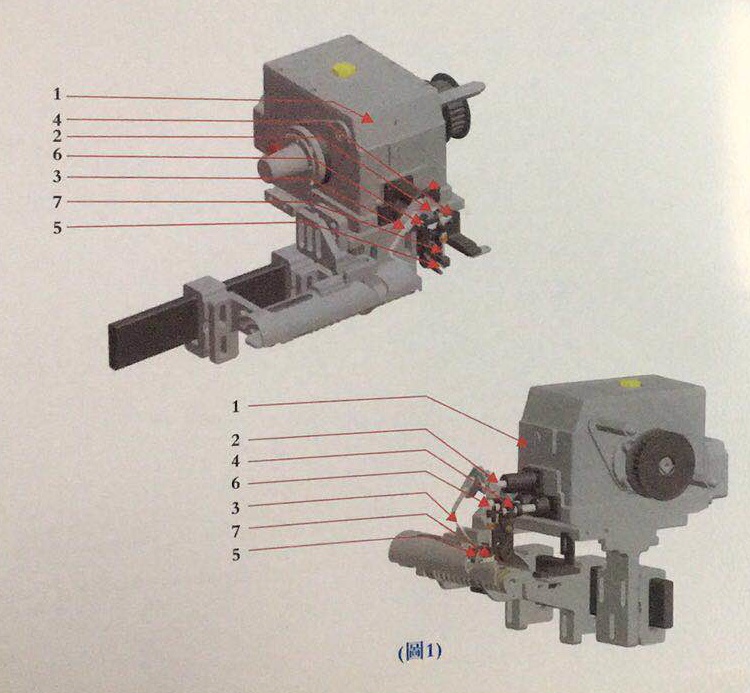

該套裝置是由左、右兩側折入邊主體及中間折入邊主體(如果雙福或多幅織物時)組成,分別放置在織機的兩側及中間成套使用。圖1所示為引緯側折入邊裝置,箱體①內有四組共軛凸輪,通過擺臂及連桿分別控制鉤針伸縮桿②;上剪刀伸縮桿⑥;下剪刀伸縮桿④的輪向往復運動及鉤針伸縮桿的旋轉,鉤針③、壓線腳⑦及上剪刀⑤等執行機構分辨裝在三根軸上,由三根軸帶動做相應動作。
在引入緯紗由鋼筘打緯并被邊經紗織住后,壓線腳⑦就伸出來夾持住緯紗,然后由上剪刀⑤將緯紗在緯紗剪刀和邊經紗之間距離第一根經緯紗11mm處剪斷,在緯紗夾住并剪斷的同時,鉤針③也在上下開口之間轉動,隨著鉤針和壓腳座的相對運動,緯紗被鉤針鉤住,緯紗頭便隨著鉤針從壓腳座中帶入布邊。
?
?
4、鋼筘及輔助鋼筘的安裝說明

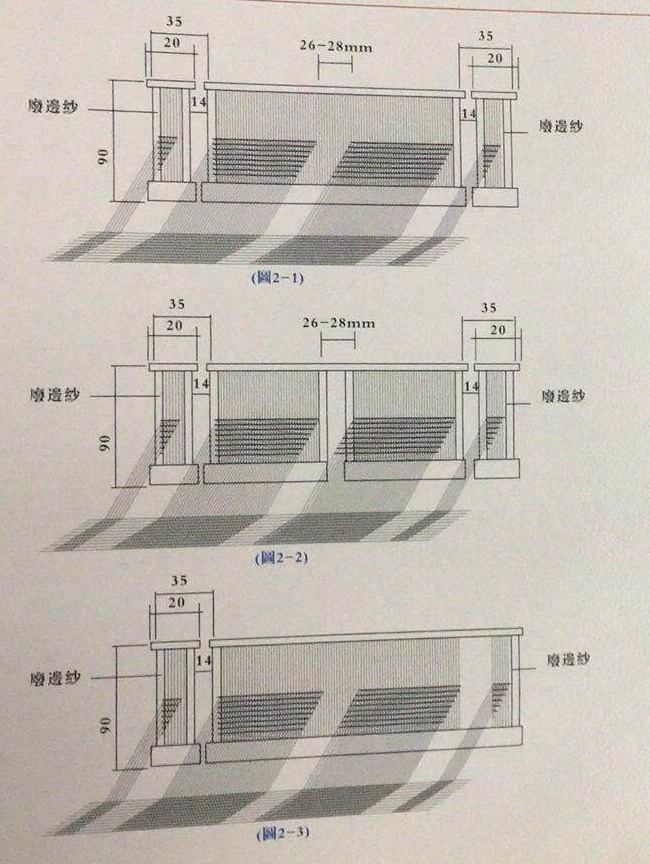

鋼筘及輔助鋼筘的安裝指導如圖2所示:
在織機的左側方向,要使用輔助鋼筘,上面穿的紗線,因是分配給廢邊線的,故應為平紋組織。而在右側一般可按織物工藝要求選用或不使用輔助鋼筘(圖2-1和圖2-2)。帶中間折入邊裝置時采用分離式鋼筘(圖2-3)。分配給兩邊的廢邊線根數需相等,通常每邊使用20根,該數值可根據不同的情況而改變。
?
?
5、折入邊裝置在織機上的安裝位置
首先要注意:要安裝折入邊裝置時,不要移動鉤針座A,這是因為壓線腳與壓腳座之間的開口是由鉤針座上的壓頂塊控制的。折入邊裝置裝到織機上后,要按下述步驟進行位置的調整(以GA74系列劍桿織機為例):

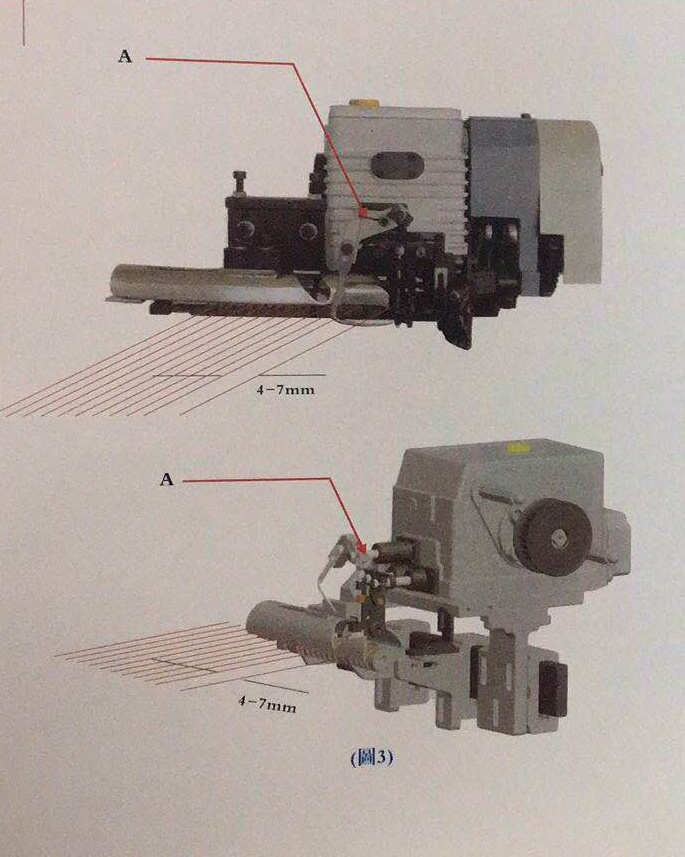

A.?在織機的左右方向,距經紗最近的壓線腳邊緣至布邊第一根緯紗之間的距離為4-7mm。其正確的位置在操作過程中自然調整(見圖3)。
B.?在織機縱向,應將刺毛輥與刺毛軸托角鐵調成平行。
C.?在織機的高度方向,用手轉動折入邊裝置,使壓腳座水平移向緯紗,調節裝置的高度方向,用手轉動折入邊裝置,使壓腳座水平移向緯紗,調節裝置的高度,使緯紗在壓腳座下底平面的下方1mm處。必要時可以在折入邊裝置與刺毛輥托角鐵之間插入墊片或墊高胸梁。
?
?
6、折入邊裝置與織機的同步調節

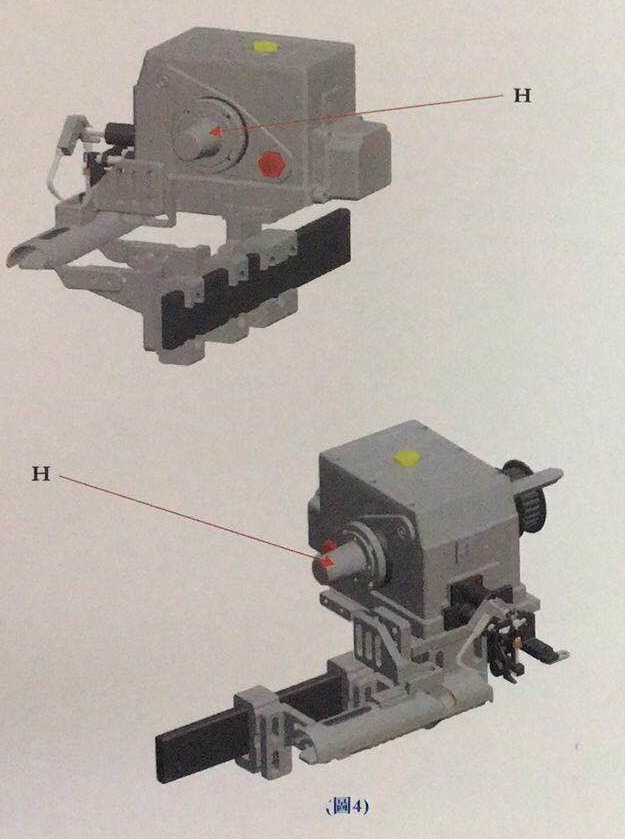

A.?在折入邊裝置與織機運動未連接起來時,手動旋轉折入邊裝置,直至軸上的參考標記H與箱體上所裝法蘭盤上的參考螺孔互相對準(見圖4)。此時,鉤針與壓腳座都應退到最后,在最靠近箱體的位置。
B.?使織機轉到打緯位置(0°)
C.?用適當的運動傳輸機構將折入邊裝置與織機運動連接起來,例如配GA74織機時,左右側折入邊都用齒輪傳動。中間折入邊將由右側的折入邊加以連接軸帶動。這傳動機構運動靈活,有一定的間隙,易調整各個折入邊的配合,又安全。
(注意在開機前用手動旋轉織機檢查裝置的同步,并檢查確保鋼扣與折入邊裝置前端的運動部件之間無碰撞。)
?
?
7、壓腳的調節
折入邊裝置在安裝之前,壓線腳的位置應已經初步正確定位,安裝在織機上時,需進一步檢查并調節位置的正確性,應按下述步驟進行:
A.?旋轉折入邊裝置,使壓腳座與壓腳退到最靠近箱體;
B.?松開下剪刀座上的螺釘M和上剪刀座撥動座上的螺釘N(見圖5);
C.?接圖6所示a、b尺寸定位下剪刀座與上剪刀撥動座,然后擰緊螺釘M和N,圖6所示為通用尺寸,特殊花型時則需適當更改這些尺寸。當織物產生經縮時,可將壓線腳略向鋼扣方向移動,這時織機與鋼扣需用首先定位于打緯位置(0°)。移動壓線腳時需小心不要碰到鋼扣,且移動時需松開螺釘M、N,保證下剪刀座與上剪刀撥動座的位置量相等,移動到位后再擰緊螺釘。用這種方法,可使壓線腳與相應的剪刀口保持在垂直位置上。完成上述操作后,需將折入邊裝置旋轉,使壓線腳與鉤針都退到最靠近箱體,以確保鉤針座的正確定位。
?
?
8、鉤針座與鉤針的調節
折入邊裝置安裝前,鉤針座及鉤針的位置應已初步定位,安裝在織機上時,需進一步檢查和調節,按下述步驟進行:
A、手動旋轉折入邊裝置,使鉤針轉至盡可能伸出,遠離箱體,同時盡可能靠近壓線腳的位置上。
B、松開螺釘P,使鉤針定位在鉤針座上的合適位置,這時在高度方向上,鉤針端部應比壓腳上平面高1mm,然后擰緊螺釘P。

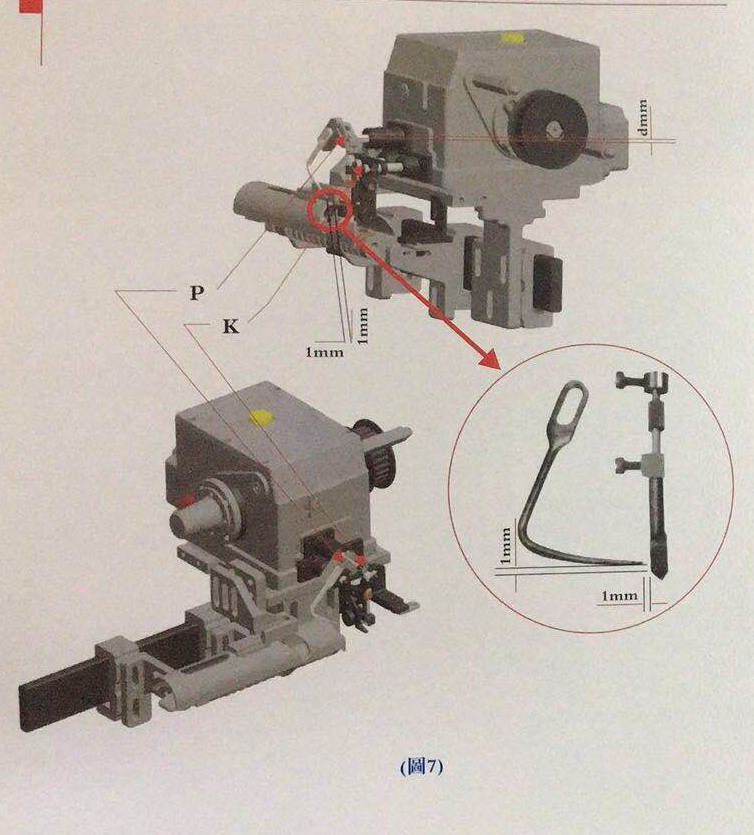

C、鉤針座應按圖7所示d尺寸定位,同時鉤針端部距壓腳側面距離應為1mm,擰緊螺釘K。
調整完畢后,應檢查壓頂塊能否正常工作,以避免其與壓腳座產生干涉或壓線腳本身產生不正確開口。
一般情況下,壓線腳與壓腳座之間的開口大小應為2-3mm。
?
?
9、廢邊裝置的調節
廢邊裝置的高度由螺釘調節。
最終應使織入廢邊的緯紗與織入原組織的緯紗成一直線。
注:緯測折入邊按緯測折入邊及中間折入邊的調整與此類似,配其他織機時,安裝和調整方法與此類似。
?
10、緯剪裝置的調節
本裝置的緯剪裝置在引緯測折入邊的左邊。如果緯剪裝置和廢剪裝置時間不同步,可調箱體內的緯剪凸輪的角度。要是開口過大或過小,可松開下剪刀連接臂上的抱箍螺釘調整下剪刀,必要時可以調整桿端軸承的連接長度。
?
11、潤滑
折入邊裝置出廠時均需完全潤滑,每個裝置需要油約450g,加油至油標上部為止,應使用DMALAOIL150(殼牌)潤滑油或性能相近的潤滑油。
每一個星期:
——檢查折入邊裝置側面的油標,如有減少,及時添加;
——用NLG13、XM3或性能相近的潤滑脂手動潤滑折入邊裝置的傳動齒輪,每5000h(或者每年)檢查;
A油
——用噴油槍抽盡裝置中的油
——注入清潔用油,然后重新抽盡
——注入新的潤滑油
——新機使用一個月后須換新的潤滑油
B油脂
——檢查左側齒輪座中的NLG13或XM3油脂,視需要添加。
?
12、維護
每天
用清潔的油脂清洗各運動部件;
用壓縮空氣吹洗壓腳面,防止積累灰塵及細毛。
2000h(或90天)
檢查各處可能漏油的部分,如有漏油,及時更換油封等密封件。
?
?
??
